Xe tải ben trường giang 8,75 tấn 1 cầu
Mô tả
XE TẢI BEN TRƯỜNG GIANG – 8,75 TẤN 1 CẦU
Thông Số Kỹ Thuật : XE TẢI BEN TỰ ĐỔ TRƯỜNG GIANG 8T75
| Tên thông số | Ô tô thiết kế | Hệ thống phanh | ||
| Loại phương tiện | Ô tô tải (tự đổ) | Hệ thống phanh trước/sau |
– Phanh công tác: Hệ thống phanh với cơ cấu phanh ở trục trước và sau kiểu phanh tang trống, dẫn động phanh khí nén hai dòng.
+ Đường kính x bề rộng tang trống của trục trước: 400×130 (mm) – Phanh tay: Kiểu tang trống, dẫn động khí nén + lò xo tích năng tại các bầu phanh cầu sau
|
|
| Công thức bánh xe | 4 x 2R | |||
| Kích thước | ||||
| Kích thước bao ngoài | 6430 x 2500 x 2970 mm | |||
| Khoảnh cách trục | 3650 mm | |||
| Khoảng sáng gầm xe | 270 mm | Hệ thống treo | ||
| Góc thoát trước sau | 20º/26º | Khoảng cách 2 mô nhíp (mm) | mm (Nhíp trước) | mm (Nhíp chính sau) |
| Kích thước trong thùng hàng | 4130 x 2300 x 740 | Hệ số biến dạng nhíp (1-1,5) |
||
| Trọng lượng | Chiều rộng các lá nhíp (mm) | mm | mm | |
| Trọng lượng bản thân (Kg) | 6945 Kg | Chiều dầy các lá nhíp (mm) | mm | mm |
| Trọng lượng toàn bộ (Kg) | 15890 Kg | Số lá nhíp | lá | lá |
| Khối lượng hàng chuyên chở cho phép tham gia giao thông (Kg) |
8750 Kg | Ký hiệu lốp | ||
| Động cơ | Trục 1 | 01/11,00R 20 | ||

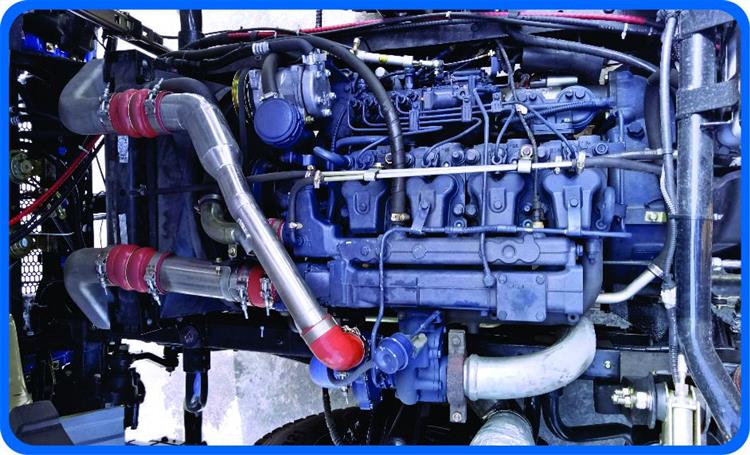

| Kiểu loại | WP4.165E32 | Trục 2 | 02/11,00R 20 | |
| Loại nhiên liệu, số kỳ, số xi lanh, cách bố trí xi lanh, làm mát |
Diezel, 4 kỳ, 4 xi lanh thẳng
hàng làm mát bằng nước, tăng áp |
Cabin : XE TẢI BEN TRƯỜNG GIANG 8,7 TẤN | ||
| Dung tích xi lanh (cm3) | 4500 cm3 | Kiểu loại | Loại Cabin lật, 03 chỗ ngồi (kể cả lái xe), 02 cửa | |
| Đường kính xi lanh x hành trình piston (mm) | 105 x 130 mm | Kích thước bao (D x R x C) | 2200 x 2350 x 2358 mm | |
| Tỉ số nén | 18 : 1 | Tính năng chuyển động | ||
| Công suất lớn nhất (Kw)/ Tốc độ quay (vòng/phút) |
121 / 2300 | Tốc độ lớn nhất ô tô | 75,94 km/h | |
| Mômen xoắn lớn nhất (N/m)/Tốc độ quay (vòng/phút) |
600 / 1400 ~ 1600 | Độ dốc lớn nhất ô tô | 36,7% | |
| Truyền động | Bán kính quay vòng nhỏ nhất | 6,9m | ||
| Ly hợp |
Đĩa ma sát khô, dẫn động lực,
trợ lực khí nén
|
Hệ thống lái | ||
| Kiểu hộp số | Hộp số cơ khí | Kiểu loại | loại trục vít – e cu bi – Trợ lực thủy lực | |
| Kiểu dẫn động | Dẫn động cơ khí | Tỉ số truyền cơ cấu lái | 20,5 mm/rad
|
|
HÌNH ẢNH: XE TẢI BEN TRƯỜNG GIANG 8,7 TẤN
Xe tải ben trường giang 8,7 tấn
Xe tải ben trường giang 8,7 tấn
Xe tải ben trường giang 8,7 tấn
Xe tải ben trường giang 8,7 tấn
Xe tải ben trường giang 8,7 tấn
